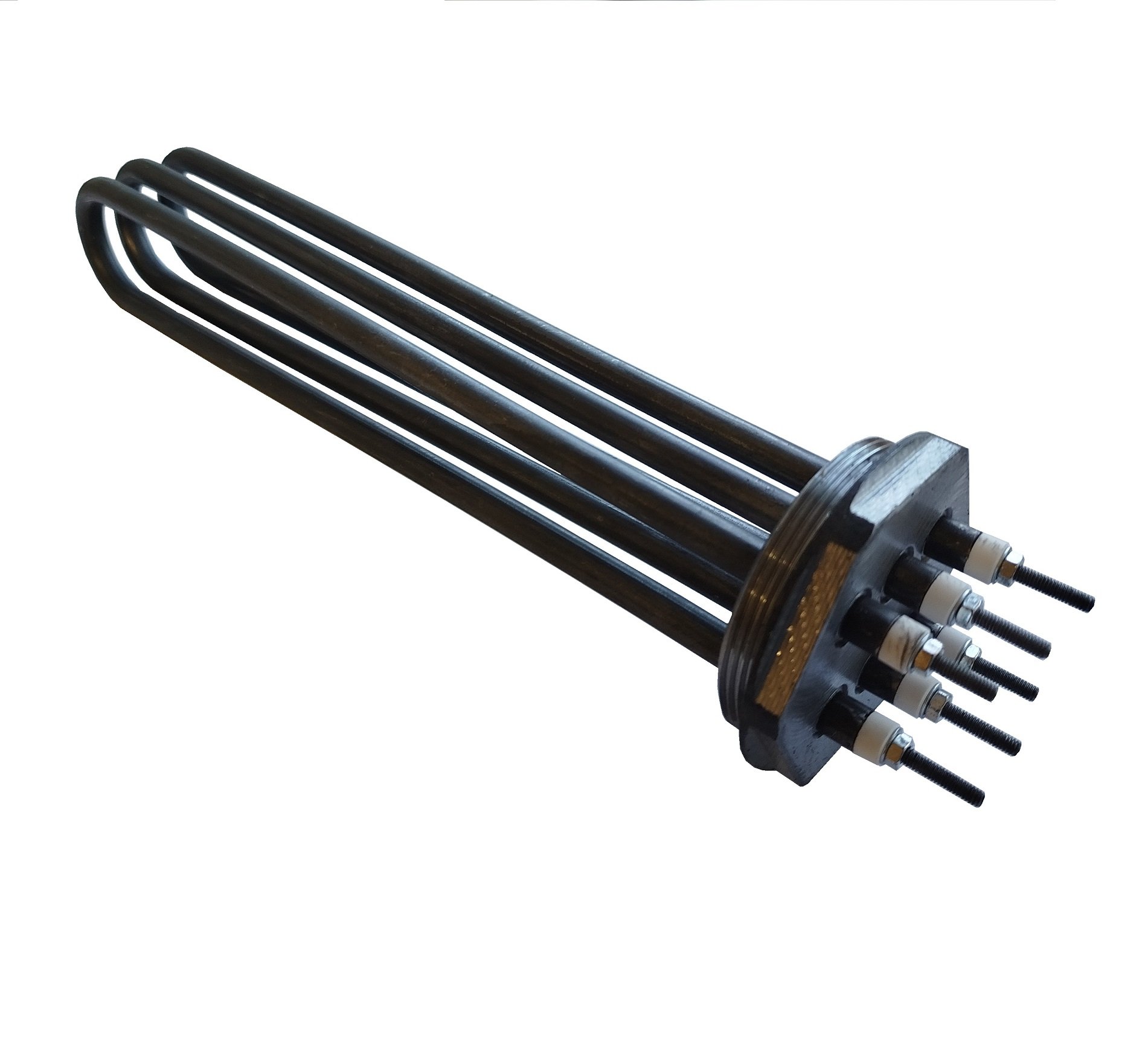

Блок ТЭН (ТЭНБ), предназначен для нагрева воды (Р, J и Х ). ТЭНБ представляет собой один ТЭН или группу ТЭН, смонтированных в резьбовом фланце. Для подключения блока тэнов к электрической цепи может служить любая пара выводов ТЭН, не соединенная между собой.
В условиях поставки ТЭНБ мощностью 3…12 кВт тэны в блоке соединены перемычками параллельно на рабочее напряжение 220 В. При монтаже блока тэн допускается одну перемычку отсоединить для подключения к трехфазной сети 380 В (соединение Y). Возможно изготовление блока ТЭНБ с фланцами и ТЭН другой конструкции. ТЭНБ-15,0 может использоваться в качестве нагревательного элемента в пищевых водогрейных и отопительных котлах ЭВП (отапливаемая площадь до 150 кв.м).
Рис.1 Схема ТЭНБ
Комплектность: Блок ТЭНБ, паспорт блока ТЭН (на партию, одновременно направляемую потребителю). Упаковочный лист блок ТЭНа.
Технические характеристики
Наименование | Установочная длина, мм L |
Номинальная мощность, кВт |
Номинальное напряжение, В |
Нагреваемая среда |
Максимальная температура на оболочке ТЭН |
Диаметр резьбы, дюйм |
ТЭНБ-18 Р(J) 220/380 | 580 | 18,0 | 220/380 | вода | 100 | G 2 ½ |
Нагревательный элемент: ТЭН 120 В13/6,0 Р 220 Ф2 3шт
