Характеристики
| Наименование | ТЭНБ-6 Р(J) 220/380 |
| Материал | Сталь черная |
| Установочная длина, мм |
370
|
| Номинальная мощность, кВТ | 6,0 |
| Номинальное напряжение, В | 220/380 |
| Рабочая среда | вода |
| Максимальная t на оболочке ТЭН, град. | 100 |
| Диаметр резьбы, дюйм | G 2 1/2 |
| Тип и количество нагревательных элементов | ТЭН 80 В10/2,0 Р 220 Ф2 – 3 шт. |
| Масса, кг | 1,9 |

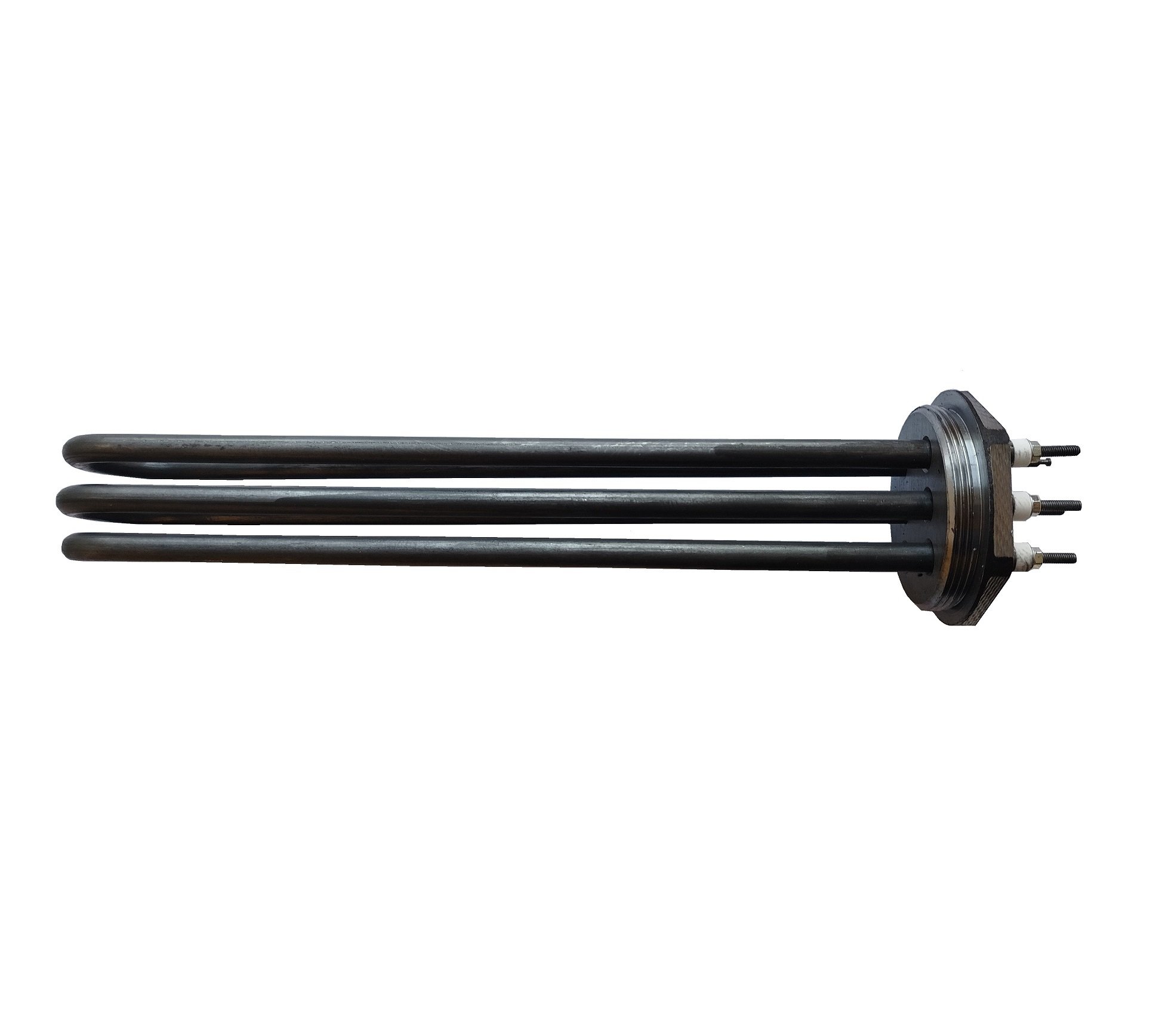

Блок ТЭН (ТЭНБ), предназначен для нагрева воды (Р, J и Х ). ТЭНБ представляет собой один ТЭН или группу ТЭН, смонтированных в резьбовом фланце. Для подключения блока тэнов к электрической цепи может служить любая пара выводов ТЭН, не соединенная между собой.
В условиях поставки ТЭНБ мощностью 3…24 кВт тэны в блоке с напряжением 220 В. Возможно изготовление блока ТЭНБ с фланцами и ТЭН другой конструкции.
ТЭНБ-6,0 может использоваться в качестве нагревательного элемента в водогрейных и отопительных котлах ЭВП (отапливаемая площадь до 60 кв. м).
Эксплуатировать ТЭНБ можно только в той среде, для которой они предназначены. Активная часть корпуса электронагревателей ТЭНБ должна полностью находиться в рабочей среде.
Рис.1 Схема ТЭНБ
Комплектация:
- блок ТЭНБ;
- паспорт блока ТЭН (на партию, одновременно направляемую потребителю);
- упаковочный лист блок ТЭНа.
