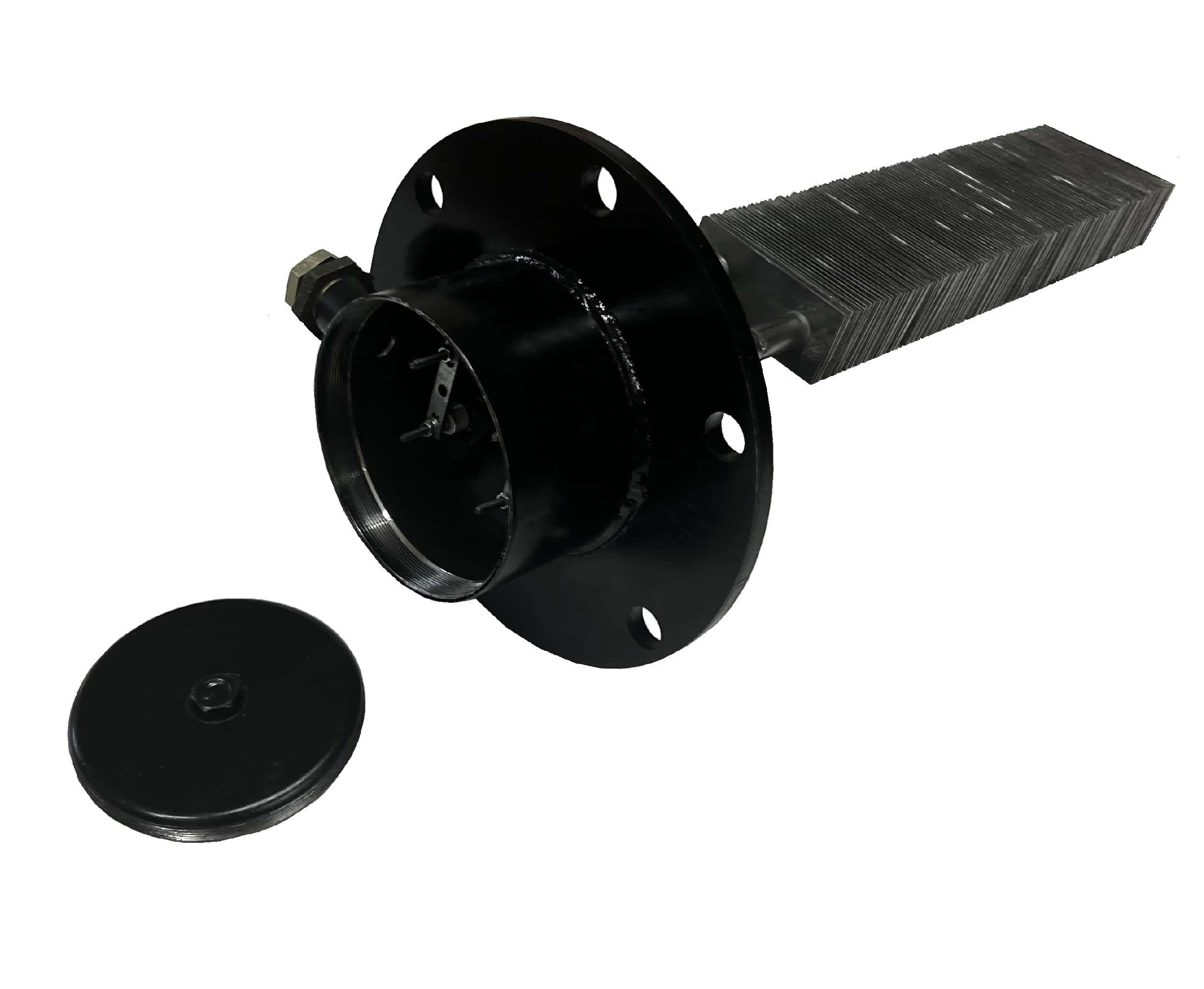

Блок ТЭНБВ-2/Z-220

Блок трубчатых электронагревателей ТЭНБВ-2/Z-220 с взрывонепроницаемой коробкой выводов предназначен для подогрева масла смазки до температуры +35°С в баке газоперекачивающих агрегатов ГПА-Ц-16 с приводом авиационного типа с целью обеспечения максимальной готовности агрегатов в холодное время года.

Блок ТЭНБВ является взрывозащищенным с уровнем взрывозащиты «взрывобезопасный», с видом взрывозащиты «взрывонепроницаемая оболочка», имеет маркировку по взрывозащите «IExdbIIАT4Х» и может применяться в помещениях класса B-Ia и наружных установках согласно ПУЭ, в которых могут образовываться взрывоопасные смеси паров и газов с воздухом категории IIА и IIВ по ГОСТ Р МЭК 60079-20-1-2011 группы Т1, Т2, Т3, Т4 согласно ГОСТ IEC 60079-10-1-2011.

Блок ТЭНБВ предназначен для эксплуатации в условиях нормированных для исполнения УХЛ категории 3 согласно ГОСТ 15150-69.

Взрывозащищенность блока ТЭНБВ обеспечивается применением взрывонепроницаемой коробки, изолирующей контактные выводы ТЭН от основного объема взрывоопасных смесей, выдерживающей давление взрыва смеси, заключенной внутри коробки и исключающей передачу взрыва в окружающую среду и полным помещением ТЭН в масло.

Взрывонепроницаемость коробки выводов обеспечивается применением щелевой взрывозащиты. Параметры взрывозащиты, чистота сопрягаемых поверхностей, образующих взрывонепроницаемую щель, приняты в соответствии с ГОСТ IEC 60079-1(2003).

Предприятие изготавливает блоки данной конструкции мощностью от 1кВт до 10кВт, мощность 5кВт и 10кВт являются самыми распространенными.

Блок ТЭНБВ крепится к ответному фланцу через уплотнительную паронитовую прокладку марки ПМБ, обеспечивающую герметичность соединения при рабочем давлении до 1 МПа. Прокладка идет в комплекте.

Маркировка взрывозащиты IIA и IIB относится к подгруппам оборудования группы II, которое предназначено для работы во взрывоопасных газовых средах (кроме подземных выработок шахт и их наземных строений). Основное различие между ними заключается в категории взрывоопасной смеси, для которой предназначено оборудование, и в уровне защиты.

Основные отличия:

    Категория взрывоопасной смеси.

        IIA — подгруппа, для которой типовым газом является пропан.

        IIB — подгруппа, для которой типичными представителями являются этилен, этиловый эфир, коксовый газ, диэтиловый эфир, этиловый спирт. rosexperts.ru

    Уровень защиты.

        Оборудование с маркировкой IIA рассчитано на более строгие требования к взрывоопасности смеси.

        Оборудование с маркировкой IIB является более «универсальным»: оно пригодно также для применения в местах, где требуется оборудование подгруппы IIA.

Наличие ответных фланцев позволит быстро установить или заменить взрывозащищённые блоки.
